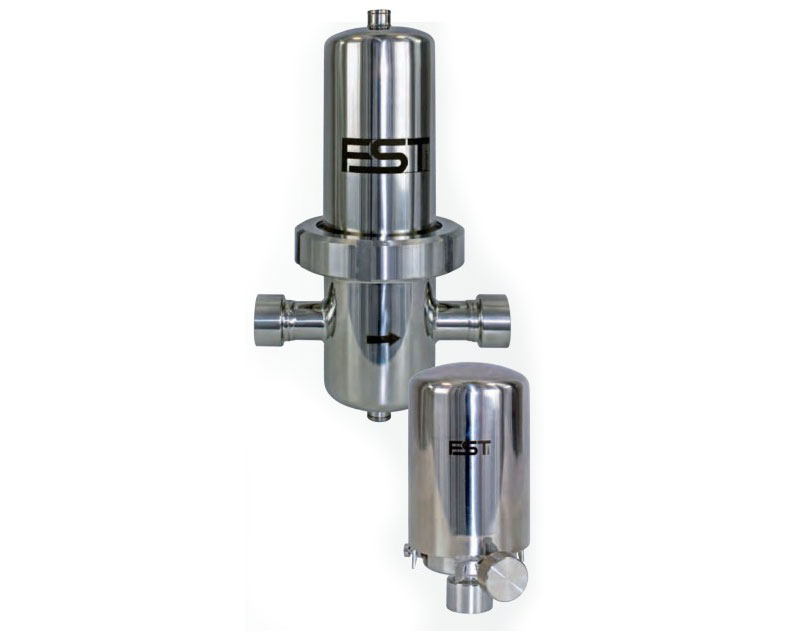

Filtry FWP, FWPV procesní nerezové

FST parní filtry FWP, FWPV procesní nerezové

FWP série

Procesní filtry z nerezové oceli
• Maximální objemový průtok 30 m³/h - 2500 m³/h
• Maximální provozní tlak 16 bar
• Připojení G ¼ - G 3
(Vyšší průtoky, provozní tlaky nebo větší velikosti připojení na vyžádání)

FWPV série

 Odvětrávací filtry z nerezové oceli pro procesní aplikace
• Maximální objemový průtok 20 m³/h - 200 m³/h
• Maximální provozní tlak 0,5 bar
• Připojení G ½ - G 3

Výhody

Vysoce kvalitní, leštěné pouzdro z nerezové oceli s profilovým těsněním

- Hladký povrch, kde se nemohou držet nečistoty
- Žádné mrtvé prostory

Svařované, skládané sterilní filtrační vložky

- Zvýšení výkonu separace
- Nízký diferenční tlak
- Vysoká integrita

Svařované parní filtrační vložky

- Zvýšení výkonu separace
- Vysoká integrita

Filtrační prvky s dvojitým O-kroužkem, bajonetovým Plug-in připojením standardizovaným potravinářským spojem v tělese

- Snadné výměna filtrační vložky
- Spolehlivé utěsnění mezi pouzdrem filtru a filtrační vložkou

Filtrace stlačeného vzduchu v procesní oblasti -
Kombinace vysoce čistých materiálů a moderní filtrační technologie

Sterilní filtry se používají k odstranění mikrobiálního znečištění a produkují tak sterilní a bezzárodečný stlačený vzduch. Vzhledem k tomu, že mikrobiologické kontaminanty jsou plodné a živé organismy, je třeba je devitalizovat ve stanovených intervalech sterilizací. Na tento proces je možno použít parní filtry, produkující kvalitní páru, potřebnou pro sterilizaci.

Filtr je tvořen tělesem z nerezové oceli pro tlak až 16 bar. Tělesa jsou opatřena závitovým připojením pro vstup a výstup stlačeného vzduchu. Další typy jsou k dispozici na vyžádání. Povrch vnitřní a vnější strany tělesa filtru je elektrolyticky vyleštěn. Vnější strana je dále vyleštěna mechanicky. Horní a spodní část tělesa filtru je spojena spojením dle DIN 11851 s profilovým aseptickým těsněním. Ve filtru se tak nenachází žádný mrtvý prostor. Filtrační elementy jsou připojené k tělesu bajonetovým připojením s dvojitým o-kroužkem.
Filtry série FWPV jsou filtry pro ventilaci a provzdušňování při atmosférickém tlaku Příkladem je přívod, nebo odvod vzduchu z nádoby s měnící se hladinou kapaliny. Tyto filtry jsou používány v kombinaci se sterilním filtračním elementem. Tepelně svařené, zvlněné, nebo skládané sterilní a parní vložky jsou bez pojiv a mohou poskytovat různé stupně filtrace pro výrobu sterilního stlačeného vzduchu, nebo sterilní potravinářské. Filtrační vložky poskytují všechny stupně průmyslové filtrace.

 Technická data

Model Jmenovitý průtok*1 Průtok páry*2 Průtok páry*3 Max. provozní tlak Připojení Vložka filtru Výška Šířka Hloubka Hmotnost
  m3/h kg/h kg/h bar G   mm mm mm kg
FWP20 30 10 4 16 1/4 EFSTP90 220 147 108 2,1
FWP30 50 14 6 16 3/8 EFSTP90 220 147 108 2,4
FWP70 100 32 10 16 1/2 EFSTP90 220 151 108 2,4
FWP90 160 50 13 16 3/4 EFSTP90 220 151 108 2,4
FWP110 330 86 22 16 1 EFSTP120 312 188 135 3,4
FWP120 500 130 30 16 1 1/4 EFSTP120 312 198 135 3,5
FWP130 800 205 55 16 1 1/2 EFSTP140 486 233 170 6,2
FWP140 1 290 70 16 2 EFSTP140 486 233 170 6,2
FWP170 1,5 370 100 16 2 EFSTP180 792 233 170 7,7
FWP180 2 550 140 12 2 1/2 EFSTP180 792 275 200 11,7
FWP190 2,5 820 210 12 3 EFSTP190 1056 289 200 13,1

FWPV70 20 - - - 1/2 EFSTP90 166 70 70 1
FWPV110 30 - - - 1 EFSTP120 221 70 70 1,3
FWPV120 35 - - - 1 1/2 EFSTP120 221 70 70 1,8
FWPV140 100 - - - 2 EFSTP140 406 129 129 3,3
FWPV180 160 - - - 2 1/2  EFSTP180 654 129 129 5,1
FWPV190 200 - - - 3 EFSTP190 901 129 129 6,7

* 1 - FWP: vztaženo k 1 baru (a) a 20°C při provozním tlaku 7 bar pro V, ZN, XN, XXN, A, STPL, SMPL; FWPV: vztaženo k 50 mbar diferenčního tlaku pro STPL
* 2 - vztaženo k nasycené páře při 134°C pro filtrační prvky D25
* 3 - vztaženo k nasycené páře při 134°C pro filtrační prvky D1
