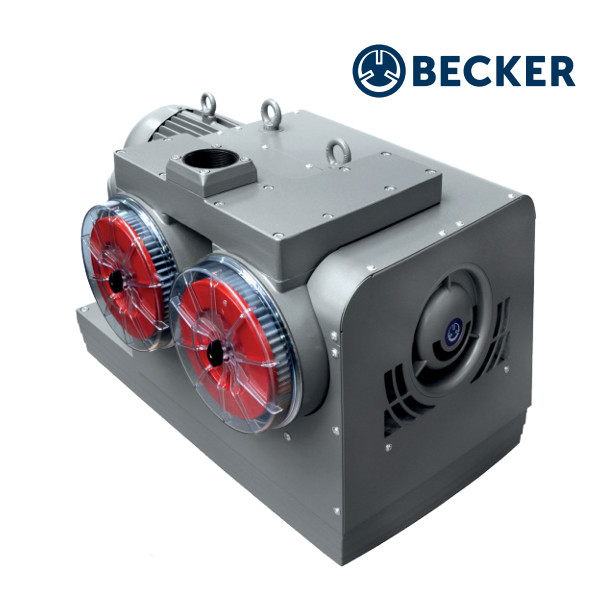

Zobákové vývěvy
"Zobákové" vývěvy jsou bezolejové vzduchem chlazené průmyslové vývěvy. Jsou vhodné pro trvalý i přerušovaný provoz. Náklady na údržbu a provozní náklady jsou minimální. Jsou vybaveny vysoce účinným tlumičem pulzací z výfuku.
Tato zařízení jsou vhodné pro téměř všechny procesní aplikace:
- tváření a vytlačování plastů
- sušení dřeva, impregnace
- sterilizace
- pneu-dopravu
- nemocnice (centrální podtlakové systémy)
- elektrotechnický průmysl
- atd.
Vývěvy jsou vybaveny integrovanými sacími filtry, které jsou umístěny pod polykarbonátovými průhlednými kryty. Dostupné varianty:
| Model | Výkon v m3/h | Podtlak mbar (a) | Motor | Technický list | Návod |
| BCV 100 | 100 | 50 | 2,2 | ||
| BCV 150 | 150 | 100 | 3 | ||
| BCV 300 | 275 | 150 | 5,5 | ||
| BCV 400 FD | 400 | 200 | 7,5 | ||
| BCV 500 FD | 500 | 200 | 9,2 |
Výkon je uveden při atmosférickém tlaku 10103 mbar (a), teplotě 20°C a 50Hz.
Kompresní prostor je bezkontaktní a je zde minimalizováno riziko opotřebení. Chlazení je zajištěno vzduchem a není tak třeba chlazení kapalinou. Kompresní prostor je bezolejový. Rotory jsou synchronizovány ozubenými koly v olejové lázní, která je oddělena od kompresního prostoru.
Zobákové vývěvy jsou vhodné tam, kde hrozí nebezpeční chemického ovlivnění a degradace oleje kupříkladu v olejových vývěvách.
Princip funkce:
Rotory ve tvaru dvoj-zobáku se v kompresním prostoru protisměrně otáčejí. Tolerance mezi rotory je velmi malá, jen tak aby nedocházelo k jejich dotyku. Pohyb rotorů je synchronizován převodovým soukolím v olejové lázni.
Soubory ke stažení
- 1618320548_becker_bcv___bcp_claw_pumps_en-c4d34.pdf [PDF, 651,62 KB]
