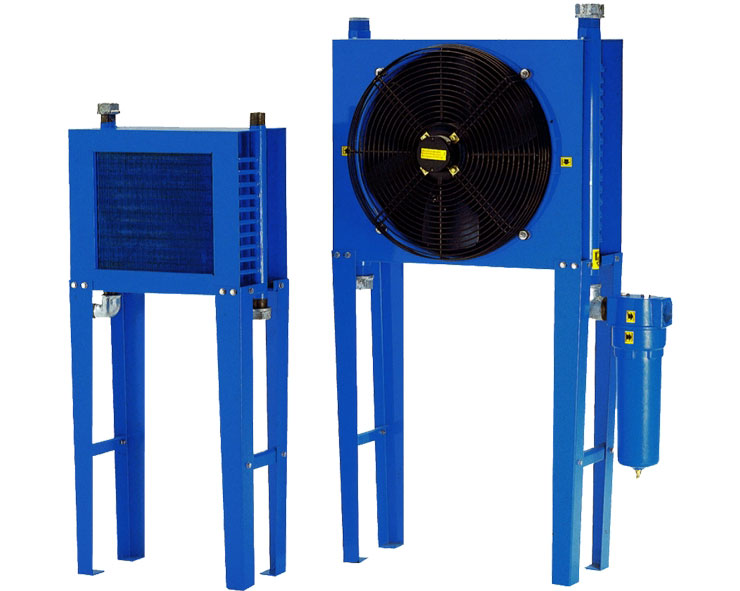

RA suchý dochlazovač stlačeného vzduchu s elektrickým ventilátorem

OMI dochlazovač stlačeného vzduchu RA typu vzduch/vzduch

Široce dimenzovaný výměník tepla a silné elektrické ventilátory umožní snížit teplotu stlačeného vzduchu ze 120°C na výstupní teplotu o 9°C vyšší, než je okolní teplota.
Tlakové ztráty jsou redukované na minimum a zachycený kondenzát je vypouštěn přes odlučovač kondenzátu na výstupu tepelného výměníku.

Dostupné možnosti

  • Nestandardní napětí:
    • RA 10-20 k dispozici 115V/1f/60Hz nebo 230V/1f/60Hz.
    • RA 30-80 k dispozici 230-400V/3f/50-60Hz nebo 230V/1f/50-60Hz
    • RA 120-750 k dispozici 460V/3f/60Hz
  • Připojení:
    • RA 10-160 k dispozici připojení NPT.
    • RA 300-750 k dispozici s ANSI připojení.
  • Všechny modely jsou dostupné i bez odlučovače, motoru nebo rámu.
Model Průtok chlazeného vzduchu Max. tlak Připojení IN/OUT Napájení Příkon Průtok ventilátoru
  m3/h bar G V/fáze/frekvence W Nm3/h
RA 10 60 16 1" 230/1/50-60 20 800
RA 20  120  16 1" 230/1/50-60 20 800
RA 30  180 16 1 1/2" 400/3/50-60 115 2980
RA 40  240  16 1 1/2"" 400/3/50-60 135 3790
RA 65  390 16 2" / 1 1/2" 400/3/50-60 690 6500
RA 80  480 16 2" / 1 1/2" 400/3/50-60 690 6500
RA 120 720 16 2" / 2" 400/3/50 760 8200
RA 160 960 16 2 1/2" / 2 1/2" 400/3/50 760 8200
RA 200 1200 16 3" / 2 1/2" 400/3/50 660 12000
RA 250 1500 16 3" / 3" 400/3/50 660 12000
RA 300 1800 16 DN 100 PN 16 / DN 100 PN 16 400/3/50 660 12000
RA 400 2400 16 DN 100 PN 16 / DN 100 PN 16 400/3/50 2 x 760 2 x 8200
RA 500 3000 12 DN 125 PN 16 / DN 125 PN 16 400/3/50 2 x 1300 2 x 13000
RA 650 3900 12 DN 125 PN 16 / DN 125 PN 16 400/3/50 3 x 1300 2 x 13000
RA 750 4500 12 DN 150 PN 16 / DN 150 PN 16 400/3/50 4 x 1300 2 x 13000

Referenční podmínky - pracovní tlak 7 bar(g), teplota okolí 25°C, teplota vstupního vzduchu 120°C.
